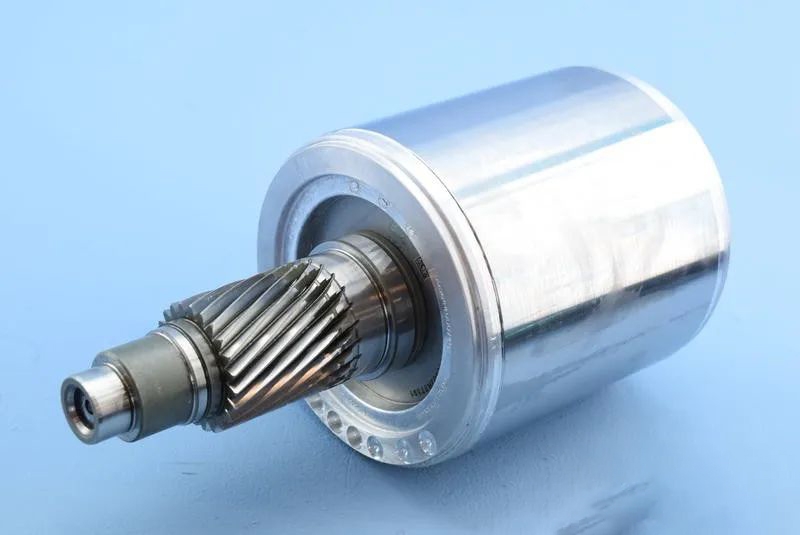

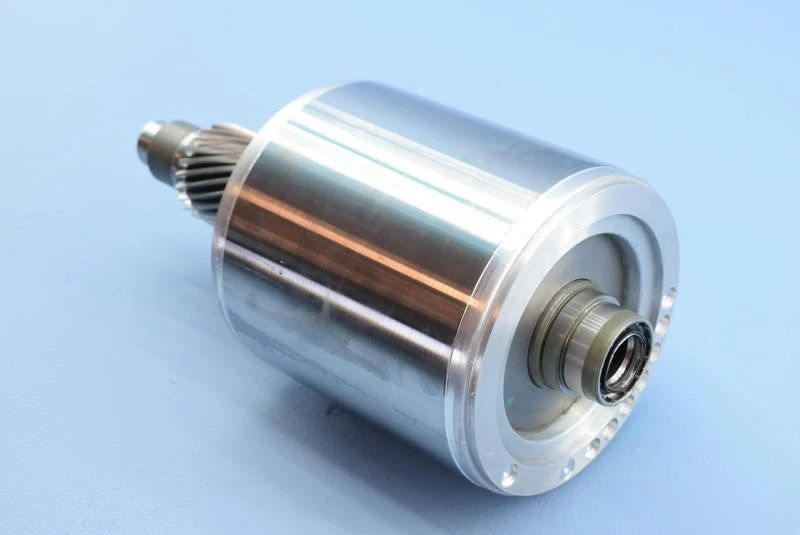

新能源汽车技术发展到今天,铸铝转子在鼠笼型感应电机上已大规模应用。铸铝转子可以使感应电机轻量化,提高功率/质量密度,转动惯量小,释放更大的启动扭矩。因铝的熔点低,使得铸铝转子制成工艺成熟,制造成本低,这也是被广泛采用的原因之一。电驱转子是新能源汽车的心脏,提供源源不断的动力。新能源电机转子在上线前需要做动平衡检测,才能确保其性能与安全性。尊龙凯时 - 人生就是搏!新能源电驱转子动平衡机均采用矿铸件床身和特殊防磁设计的机架,为客户生产提供专业的动平衡解决方案。
铸铝转子制造工艺:
鼠笼型感应电机的转子有两种结构型式:铜排转子和铝条转子。铝条转子是用铸铝的方法,铸出槽内的导条和铁芯两端的端环、平衡柱、风扇叶片,使转子成为坚实的整体。
转子铸铝的方法有五种:振动铸铝、重力铸铝、离心铸铝、压力铸铝和低压铸铝。由于振动铸铝和重力铸铝的转子,下端环凝固时不易得到铝水的补充,经常产生缩孔,所以一般很少应用。而低压铸铝,目前在电机专业生产厂家还没得到普遍采用。离心铸铝和压力铸铝已被多数电机生产企业所采用。
离心铸铝、压力铸铝;两种转子铸铝方法的工作原理和特点如下:
铸铝方法 |
工作原理 |
特点 |
压入铸铝 |
用压力将金属铝液注入型腔,待冷却、凝固后成为铸件 |
(1)在压铸过程中的始终,压力是起着主要作用的。 (2)压铸时,金属液在高速充型过程中,如果型腔内的气体来不及排出,就会卷入金属内,使铸件产生气孔。 (3)由于金属充型过程是在压力作用下进行的,转子铁心可在冷态下压铸。 (4)生产效率高,易于实现机械化、自动化,从而可减轻劳动强度,改善劳动条件。 |
离心铸铝 |
金属铝液注入旋转着的铸铝模中,使之在离心力的作用下充满型腔并凝固 |
(1)离心力对铸件的成型和金属结晶过程有重要作用,它有助于金属液中的气体和非金属杂物(比金属轻)的排出。更重要的是影响到金属结晶过程,起到加强补缩和结晶细化的作用。 (3)转子离心铸铝用的设备比较简单。但在浇铸过程中有不少手工操作,劳动强度较大。 |
杭州尊龙凯时 - 人生就是搏!研发团队成员来自浙江大学、西安交大等高校,具备强大的软件开发能力、机械结构设计能力,解决了精密速度传感器设计、精确定位、数学模型建立、自动对刀与进刀、动态密度补偿等难题,拥有全套系统知识产权,可随时修改、随时优化、随时完善平衡机相应解决方案。
